2008/07/20
_ AVマルチ−アナログRGB21P (3)
2週間ばかり風邪こじらせてました。リココデ最強!!

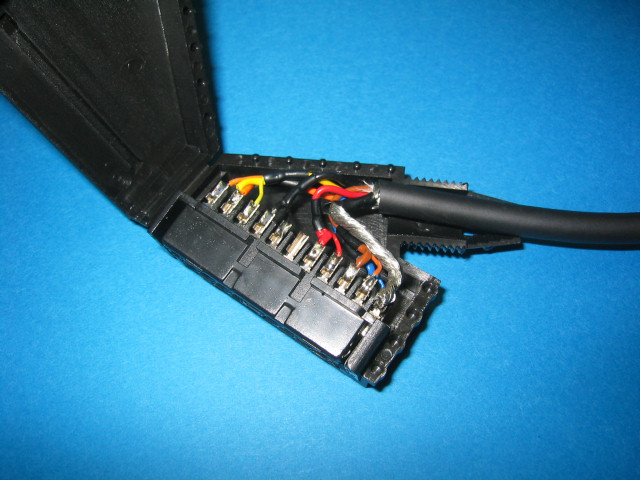

少し良くなったので、頼まれモノのAVマルチ−アナログRGB21Pケーブルを製作開始。
関連：AVマルチ−アナログRGB21P / AVマルチ−アナログRGB21P (2)
アナログRGBコネクタ21P中継(メス)とDIN8P(A)オスは、共立エレショップで購入しました。それぞれ315円と155円。

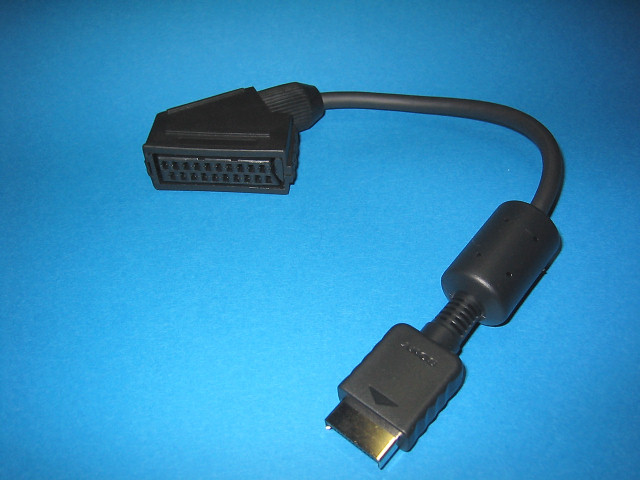

「VMC-AVM250」はヨドバシで購入。
大雑把な作り方は、「プレイステーション用ＡＶマルチ（ＲＧＢ）端子付きテレビにＭＳＸを接続する」を、
AVマルチのピンレイアウトは、「X68000 → KV-29DRX5 アダプタ」参考にしました。

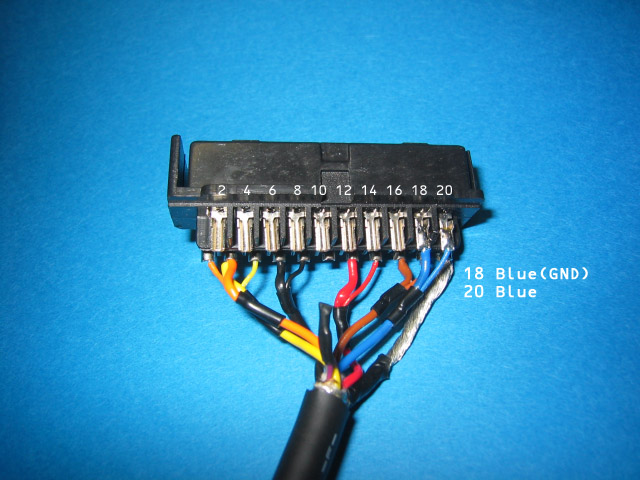

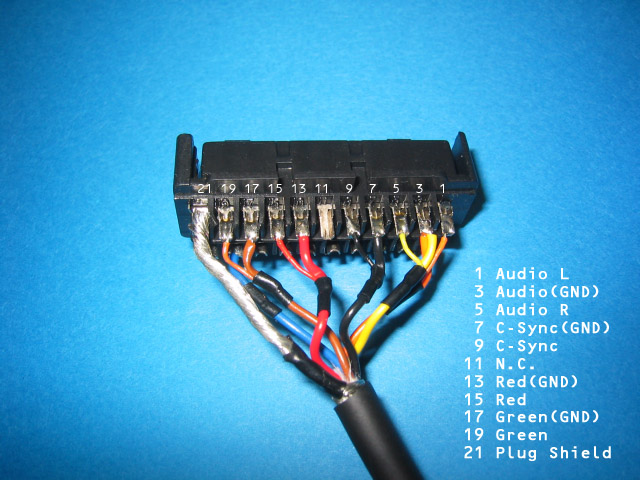

VMC-AVM250の線と端子の対応はこれ。tDiaryで表組みの仕方が分からなかった…。

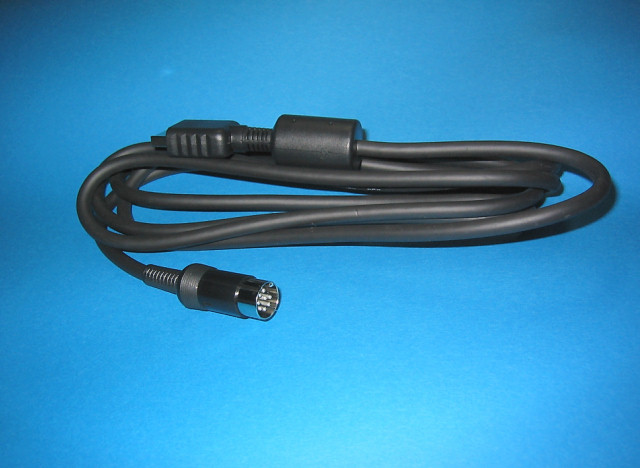

片方のケーブルが余ったので、AVマルチ−アナログ8Pも作ってみた。
> 2週間ばかり風邪こじらせてました。<br><br>夏風邪は後を引きますので、くれぐれもお大事に。<br>…って、わたしが言っても説得力ゼロですが(笑)<br><br>> tDiaryで表組みの仕方が分からなかった…。<br><br>日記を書くときに、標準の tDiary スタイル[1]で書いているのであれば、 HTML ベタ書きで OK です。<br><br>Wiki スタイルで書いているのであれば、<br><br>||Pin||信号名||線色<br>||1||Green||茶ホット<br><br>のような感じで記述します。<br><br>他のスタイルを使っているときは………調べて下さい( (( ( (ヽ(;^^)/<br><br><br>[1] ttp://209.85.175.104/search?q=cache:AVDhEn71V1AJ:docs.tdiary.org/ja/%3FtDiary%83X%83^%83C%83%8B+tDiary+%83X%83^%83C%83%8B+%83e%81[%83u%83%8B&hl=ja&ct=clnk&cd=3&gl=jp&lr=lang_ja<br>[2] ttp://209.85.175.104/search?q=cache:86ClmWAWlusJ:docs.tdiary.org/users/%3FWiki%25A5%25B9%25A5%25BF%25A5%25A4%25A5%25EB+tDiary+%83X%83^%83C%83%8B+%83e%81[%83u%83%8B&hl=ja&ct=clnk&cd=2&gl=jp&lr=lang_ja<br><br>※現在、 ttp://docs.tdiary.org/users/ へのアクセスでエラーが発生する状況のため、 Google キャッシュへリンクしています。
速攻のツッコミありがとうございます！<br>今回の風邪の長引きぶりは自分でもびっくりです。<br><br>記法は、どうやらtDiary形式みたいです。<br>htmlを書けるのは知っていたのですが、セクション全部に影響してしまうので面倒で避けてました。(^^;<br>Wiki形式ってのもあるんですねえ。覚えられそうなら、次からそっちにしようかと思います。
